高度不同,效果当然不一样(思想高度-创意高度-服务高度-品质高度)
当前位置:首页 > 新闻中心 > 行业新闻 >
王安生博士:因电热膜故障 引发汗蒸房起火,并
发表日期:2017-09-27 15:53      文章作者:未知      责任编辑:admin

事件回顾:

  2017年2月5日,台州市天台县赤城街道春晓路60号春晓花园5幢5-1号“天台县足馨堂足浴中心”(以下简称“足馨堂”)发生火灾。该事故共造成18人死亡、18人受伤。由浙江省政府同意并批复结案公布的《台州天台足馨堂足浴中心“2·5”重大火灾事故调查报告》(以下简称“调查报告”)中显示,导致这次事故的直接原因,是足馨堂汗蒸房中的电热膜存在严重质量缺陷,在使用过程中因局部过热导致温度持续升高进而引燃周围可燃物蔓延成灾。

  调查报告公布于众后,汗蒸房的安全性成为了热点话题,而作为汗蒸房主要发热材料之一的电热膜的安全性也备受质疑。

  那么,以电热膜为“导火索”频频发生的火灾事故,真的是不可避免的吗?电热膜究竟是否适合在汗蒸房中使用?带着这些问题,《中国建设报》记者采访了中国建筑金属结构协会辐射供暖供冷委员会电供暖专家组组长、《低温辐射电热膜》(JG/T 286-2010)产品标准起草人和《低温辐射电热膜供暖系统应用技术规程》(JG/J319-2013)审核专家、北京新宇阳科技有限公司董事长王安生博士。

  解决电热膜的电气安全和局部过热问题是预防火灾的有效措施



  与电热膜在普通建筑中的应用相比,电热膜在汗蒸房中的使用条件更加苛刻。这表现在:升温时间要求更快(45分钟内室温要达到40摄氏度以上)、室内温度要求更高(超过40摄氏度)、使用者更加缺少安全防护措施(通常是半裸汗蒸)。因此汗蒸房对电热膜产品的质量和电加热系统的安全要求也应该更高。

  适用于汗蒸房的电热膜应该具备以下特点:一、电热膜长时间耐受温度要高于建筑供暖用温度;二、电极与发热材料必须更加紧密接触,尤其是电热膜铺设于墙面时;三、电热膜功率密度不宜过大,如≦300瓦/平方米;四、电热膜应有更高的阻燃性能要求。

  在王安生的实验室,他向本报记者介绍说,电热膜根据发热材料的不同可分为金属基电热膜、无机非金属基电热膜(包括印刷油墨和碳纤维)和高分子电热膜三种类型。台州足馨堂事故中的电热膜是目前在国内外厂家生产比较多的印刷油墨电热膜。印刷油墨电热膜的产品结构和生产工艺,是将石墨等发热材料制成油墨状浆料,以丝网印刷工艺定量印制在预先粘结有银浆结合层和作为电极的金属载流条的聚酯薄膜上,再上覆聚酯薄膜形成绝缘结构。

  采访期间,王安生拿出一张斑马线状的印刷油墨电热膜,向记者演示测量电热膜在自然放置和用手掌按压两种状态下的电阻值,并用签字笔插入载流条和导电银浆之间。王安生边演示边介绍说:“电热膜上面是否有重力,可直接导致电阻值的变化,如果金属载流条与银浆层之间可以插入签字笔,这就说明两者之间接触不紧密,也就是在一定情况下会完全分离。如果将其铺设于地面做成电热膜地暖,载流条和银浆之间依靠上部的水泥层和瓷砖的压力,尚可以视为密切接触,也许不会出现打火现象。如果像台州足馨堂的汗蒸房是做在墙面上的,并且电热膜和竹帘子直接接触,电极和发热材料之间就容易打火。再加上没有阻燃层保护,引起火灾也就不足为奇了。电极打火只是可能的着火原因之一,电热膜功率密度过大、发热体表面电功率不均匀、表面有覆盖物等等,都可能是造成局部过热继而引发火灾的原因。”

  王安生还分析说:“不管哪种类型的电热膜,也不管厂家是谁,只要不能很好地解决电热膜产品质量以及产品适用性问题,都有可能因电热膜产品问题发生安全事故。但是,不同电热膜类型和不同电热膜厂家,对自己生产的电热膜是否适合用于汗蒸房应是十分清楚的。事实上,质量可靠和适用性强的电热膜,是所有电加热体中最适宜用作汗蒸房加热的。”

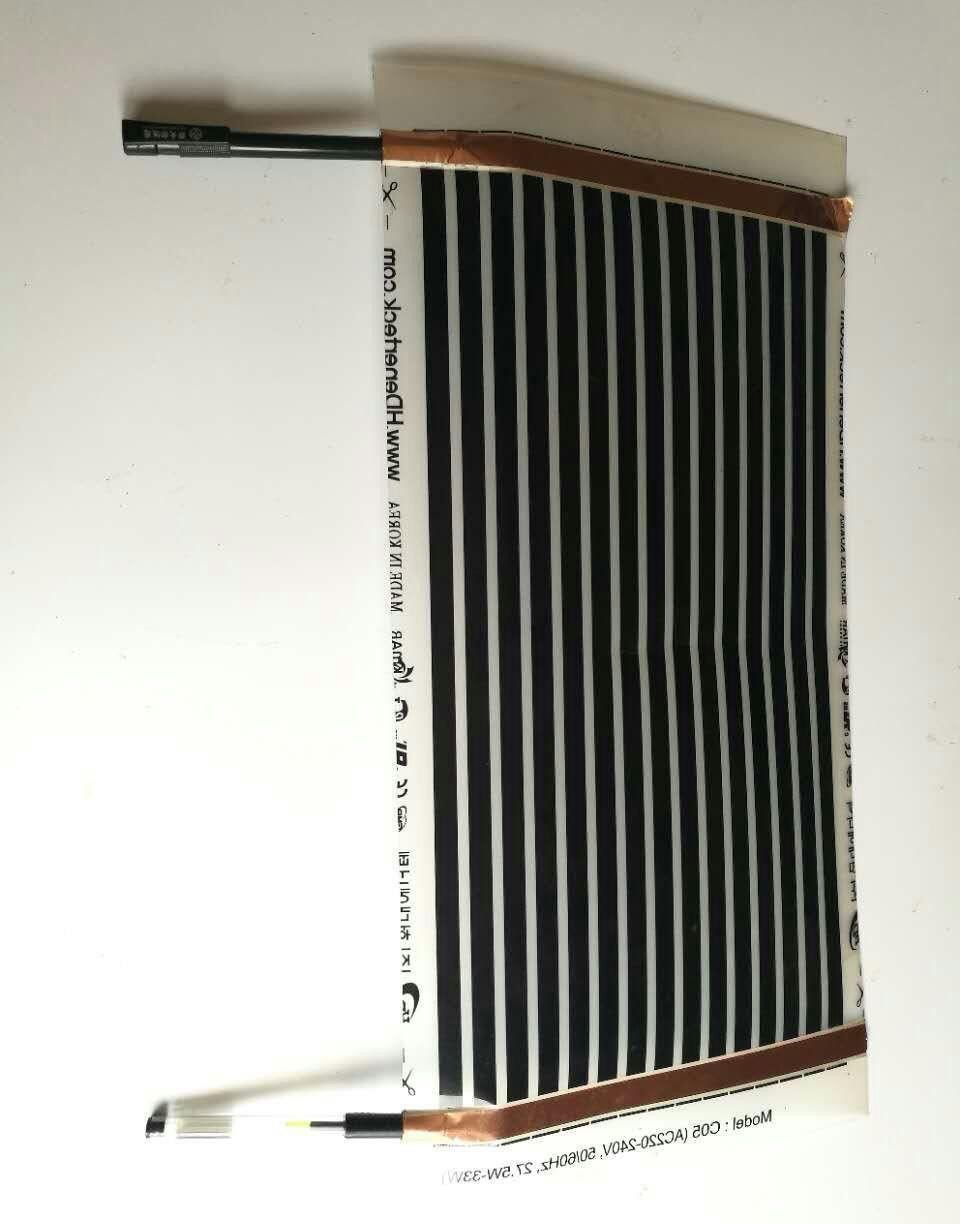

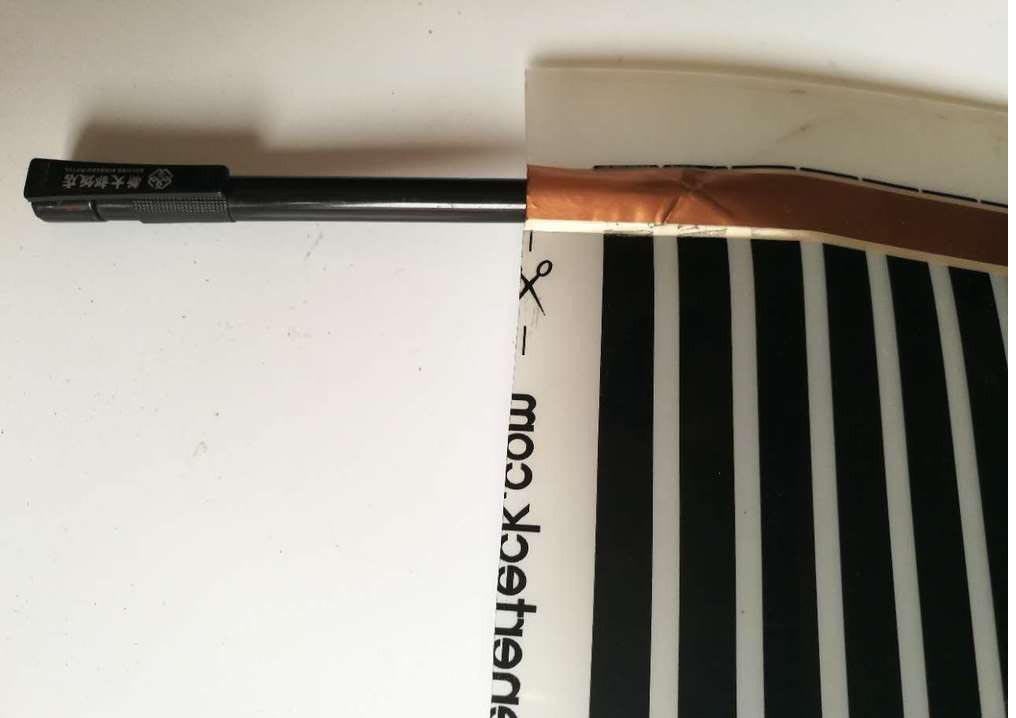

  图为王博士演示签字笔可使金属载流条与银浆层分离

  注意电热膜供暖系统的施工细节尤为重要

  汗蒸房中电热膜供暖系统的安装属于隐蔽工程,必须严把质量关。电热膜供暖系统的安装原本有法可依、有程序可循。但是据了解,承揽台州足馨堂中包括汗蒸房内电热膜供暖系统的铺设在内的相关装修业务的东方尚雅公司,并不具备建筑装修和消防工程施工的资质。并且,该公司违规组织无相应资质证书的劳务人员进行施工,为火灾事故的发生,埋下了隐患。



  王安生分析说,由于汗蒸房是经营场所,与电热膜供暖系统在普通住宅中的应用相比,电加热系统的安全要求应该更加严格。所以,电热膜供暖系统在汗蒸房中施工的过程中有很多细节问题,应该受到重视。从系统设计和施工细节等方面提高要求,及早重视电气安全、安全接地、漏电保护、电源稳压等问题可有效避免事故的发生。

  一方面,在汗蒸房内壁敷设的竹帘、木龙骨等可燃材料经长期烘烤后一旦着火,燃烧会非常迅速。针对汗蒸房这种特殊结构,电热膜接触面的阻燃防火等级要求必须很高。

  另一方面,电热膜本身没有过热保护装置,没有电磁屏蔽,即没有漏电保护装置。如果对汗蒸房中的电热膜加置一个过热保护装置,一旦温度达到了一定程度,电热膜供暖系统就会自动停止工作,可有效避免火灾隐患。

  另外,汗蒸房所选用的电源线必须能够负载电热膜的功率,比如说针对不同功率的电热膜,应按照国家标准要求选择铜线截面面积为0.75平方毫米或者0.5平方毫米的电源线。也就是说电热膜产品的功率越大,那么与之配套的电源线必须达到上述负载。如果电源线长时间负载太重的话,就会变热,这时电源线的外部摸起来就比较烫。这种情况下很容易出问题。

  王安生坦言,对于一个符合安全要求的汗蒸房,也应从电加热系统的日常运行管理方面多加注意。比如,定期检验电气系统安全及控制部件和汗蒸房内部温控系统是否正常工作,定期测定室内加热体表面温度分布、检查局部过热保护设施工作状况以及室内装饰层是否老化等等。另外,我国尚没有对汗蒸房的建设和运营管理设有专业的归口管理单位,也没有针对性的汗蒸房施工工艺规范,王安生据此建议,应在JG/J 319-2013《低温辐射电热膜供暖系统应用技术规程》的基础上,制定适合汗蒸房的技术规程并作为依据,尽早在全国范围内普查汗蒸房安全隐患,避免类似事件再次发生。
